FBD和 LD

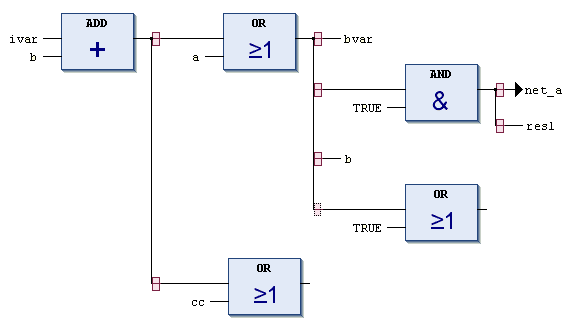

在 ⇘ FBD或 ⇘ LD节中,分支或空置线圈溢出处理线如当前光标位置。处理线会两个子节,这回一个一个从上到下执行。每个子节可以有更到分支,这样允许节内多重分支。
每个子节获得自有的“标记”(一个正立的矩形符号),可以被选中( ⇘ 光标位置11) 来处理这个分支的动作。
FBD中分支通过命令‘插入分支’插入。或通过 ⇘ 工具箱元素拖拽。可用的插入位置参见 ⇘ '插入分支'。
复制&粘贴在子节中不可用 |

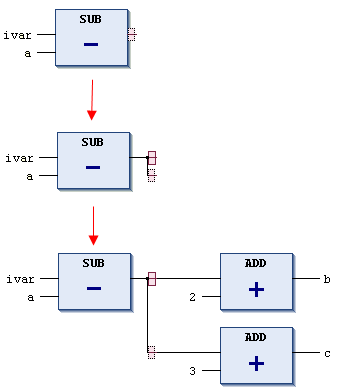

见下图所示例子:一个子节被插入到SUB块的输出。这样创建了两个子节,每个通过子网络标记选中。之后ADD块被添加到每个子节。

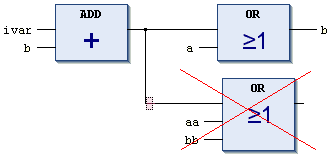

要删除一个子节,首先移除子节的所有元素,即所有放置在子节标记右侧的元素,然后选择标记并使用标准 ⇘ '删除'命令或 [ Del ] 。见下图:3输入OR元素必须首先删除来删除底下的子节。
在线模式执行
特定的分支从上到下,然后从上到下执行。
