IL 编辑器

这是一个文本编辑器，在表结构中。每个单元格都是可能的光标位置。同样参见： ⇘ IL编辑器视图中工作 。



FBD 和 LD编辑器

这些是图形编辑器，见以下(1) to (15)的例子，展示了可能的光标位置：文本，输入，输出，块，触点，线圈，返回，跳转，元素和节间连接线。

动作像“剪切”, “复制”, “粘贴”, “删除” 和其它编辑器特定命令有关光标位置的或选择元素的。参见： ⇘ FBD和LD编辑器视图中工作

FBD中一个点矩形围绕元素指示了当前光标位置，额外还有文本和块会变为蓝底色。

LD中，光标放置上后触点和线圈变红。

光标的位置决定了哪个元素在菜单中可以使用 ⇘ 插入。



可能的光标位置

(1)每个文本区域:

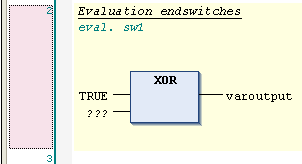

左侧图片中，可能的光标位置以下红框标记，右侧图片展示了块光标放在了 “AND” 区域。注意输入地址代替变量名，如果在对话框中合理配置了。 ⇘ 'FBD and LD 编辑器选项' 。



(2) 每个输入：



(3) 每个操作符，函数，或功能块:



(4)输出，如果一个分配或跳转接着:



(5) 在连线交叉处分配之前，在跳转或返回指令之前:



(6) 节中光标最右侧或节其它位置除了其它光标位置。这回选择整个节:

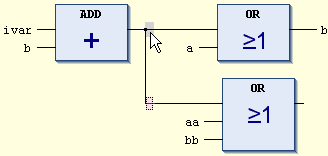

(7)连接线分配直接之前:

(8) 每个触点:

(9)每个线圈:

(10) 每个返回和跳转:

(11)触点和线圈间的连接线

(12)分支，节的子节:

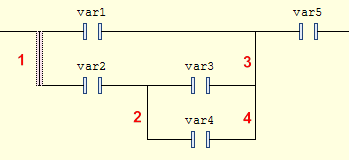

(13)平行触点间的连接(Pos. 1 - 4)

(14)节之前或之后

新节可以添加到编辑器最左侧。新节的插入只有在节1处可以。

(15)节开始或结束处

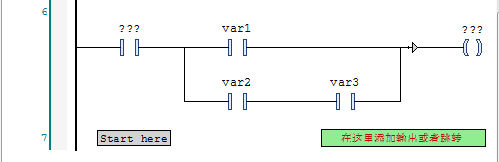

触点和功能块可以添加在节的“这里开始”区域。元素返回，跳转和线圈可以在节“添加输出或跳转在这里”区域。
