IL ( ⇘ 指令表)编辑器是一个表编辑器，不同于CoDeSys V2.3中的文本编辑器。FBD或LD程序的节结构 同样以IL程序体现出来。基本上一个 ⇘ 节对IL程序足够了，但是考虑到FBD，LD和IL之间的转换，你必须清楚的使用节来结构化IL程序。
注意选项对话框编辑器基本设置，目录 ⇘ 'FBD/IL/LD'.
- 编辑器中工作的命令默认在 ⇘ FBD/LD/IL 菜单中可用，最重要常用的也在菜单中。
- 编程单元，即元素，被 “插入”在光标位置，默认是在 ⇘ FBD/LD/IL 菜单中可用的。
- 剪切, 复制, 粘贴 和 删除 命令，默认在 ⇘ 编辑菜单可用，可以用来安排元素。
- 注意FBD/LD/IL编辑器中可能的 ⇘ 光标位置。
- • 关于编程语言的一些信息参见： ⇘ “指令表——IL ”。
- • 注意带有EN/ENO功能的操作符只能在FBD 和 LD编辑器中插入。参见 ⇘ 。
表编辑器如何构建，如何在编辑器内导航，如何使用复杂操作域，调用和跳转，请参见以下。
每行都写在表的一行中，按照下表中列的在区域构成结构：
|
Column |
Contains... |
Description |
|---|---|---|
|
1 |
操作符 |
这个区域包含IL （LD, ST, CAL, AND, OR等）或函数名。 功能块调用的情况，各自的参数是特定的，这种情况下，前缀区域 := 或 =>必须输入 。 详细信息参见 ⇘ “IL中修饰符和操作符” |
|
2 |
操作域 |
这个区域包含一个具体的操作域或一个跳转标号。如果需要一个以上操作域 （多重/扩展 操作域AND A, B, C或有几个参数的功能块调用），这些必须写在以下行中，操作符区域空着。这种情况下，添加一个参数——分隔逗号。 功能块，程序或动作调用的情况，合适的打开/关闭括号必须添加。 |
|
3 |
地址 |
这个区域包含声明区定义的操作域的地址。这个区域不能编辑，可以通过 ⇘ '显示符号地址'打开或关闭。 |
|
4 |
符号注释 |
这个区域包含声明区对操作域的注释。可以通过 ⇘ '显示符号注释'打开或关闭。 |
|
5 |
操作域注释 |
这个区域包含当前行的注释。可以通过 ⇘ '显示操作域注释'。 |

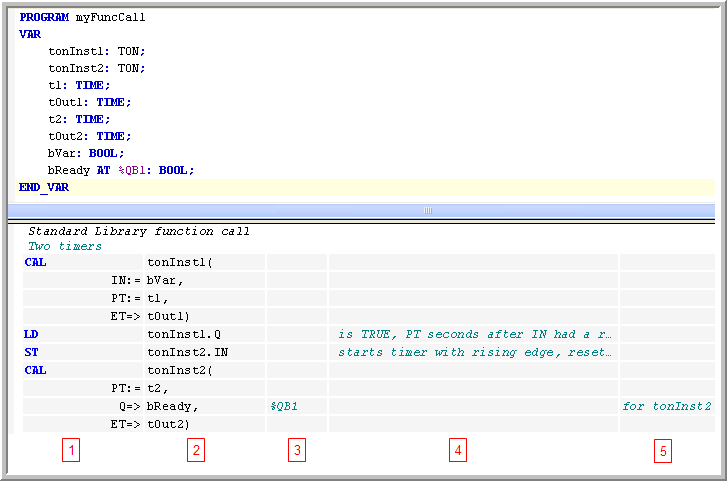

插图 427: IL表编辑器- [ Up ] 和[ Down ] 方向键：移动到上面或下面区域
- [ Tab ] :一行内向右移动
- [ Shift ] + [ Tab ] : 一行内左移
-
[ Space ] : 打开当前选择区域来编辑。或继续点击这个区域。如果可以，输入助手可以通过
按钮使用。 当前打开的编辑区域可以通过 [ Enter ] 关闭，确认当前的条目，或 [ Esc ] 取消。 - [ Ctrl ] + [ Enter ] : 在当前行下输入新行。
- [ Del ] : 移除当前行，即你当前选择的任意区域。
- 剪切, 复制, 粘贴: 复制一行或多行，选择至少一个区域的行，并使用复制命令。要剪切一行，使用剪切命令。粘贴会把先前复制/剪切的行插入到当前选择的区域之前。如果没有区域被选择，那么他们会被插入到节的最后。
- [ Ctrl ] + [ Home ] 滚动到文档的最前面并标记第一个节。
- [ Ctrl ] + [ End ] 滚动到文档的最前面并标记第一个节。
- [ Page Up ] 向上滚动一个屏幕，并标记矩形的最顶端。
- [ Page Down ] 向上滚动一个屏幕，并标记矩形的最顶端 。

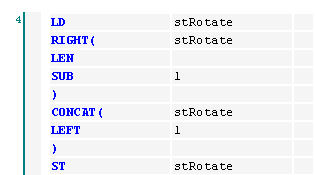

在操作符区域输入函数名。（第一个）输入参数是作为一个操作域在后续LD操作中。如果有更多的参数，下一个必须在同一行中作为函数名。更多的可以添加到这行，用逗号隔开，或在后续的行中。
函数返回值被存储在累加器中，但是 ...
注意以下考虑到IEC标准的限制：一个 有多个返回值的函数调用是不可以的,只有 一个返回值可以用在成功的操作中。
使用CAL或CALC ⇘ 操作符。输入功能块实例的名字或程序名，在操作域区域（第二列）在左括号之后。以下行键入输入参数：
操作符区域：参数名
前缀区域：:= 输入参数，=> 输出参数
操作域区域：当前参数
后缀区域: , 如果更多变量在)最后一个参数之后。如果参数-更少调用 () 。
例子
调用 POUToCAll有两个输入和两个输出。
(相应的 ST 代码:
POUToCall(Counter := iCounter, iDecrement:=2, bError=>bErr, wError=>wResult);)
没有必要使用功能块或函数的所有参数。
|
提示！ 作为IEC标准的限制，复杂表达式不可使用，不能在调用指令之前分配到功能块或程序的输入。 |
