图标：
快捷方式：[ Ctrl ] + [ B ]
这个命令（类别 ' ⇘ FBD/LD/IL'）用于在网络中插入一个块元素用于调用操作符，程序，功能块，函数或者一个接口。
在 IL 编辑器支持的情况下可以插入相应的命令。
当选择使用命令后， ⇘ 输入助手对话框将会打开，会出现相关类别的POUs。从表中选择一个并通过“确定”在当前网格选中的框中输入块，并创建相应的IL指令。
另外可以选择命令 ⇘ 插入一个空块这样就可以直接输入所需的块。

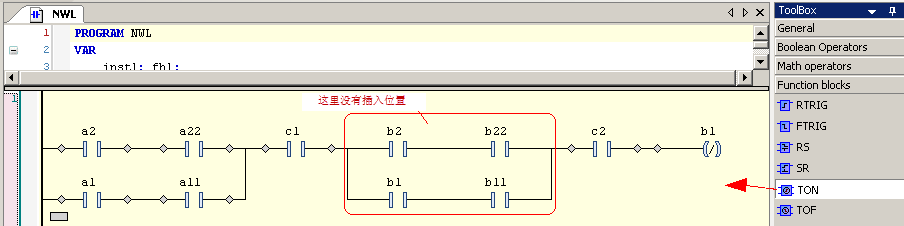

一个非常舒适的方式来添加一个块，可以从 ⇘ 工具箱或者其他内部编辑器中直接拖动的方式来进行添加。有关可以拖放的元素，请参阅 ⇘ 在 FBD 以及 LD 编辑器视图中工作。
可以通过以下具体的编辑器了解插入一个块的具体特点：

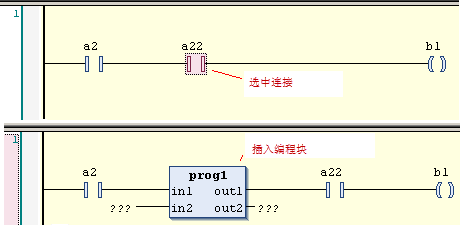

插图 123: 示例：LD中插入功能块
-
具有 EN/ENO的块：
在插入块时有一个附加命令，用于给块添加一个EN输入和一个ENO输出： ⇘ “插入具有EN/ENO的块”
|
提示！ 当组织程序时，要确认以下事项：不能在块的输入端添加具有 EN/ENO 端的块！如果想要将一个块作为另一个块的 EN/ENO功能输出，首先必须先定义一个输出变量然后将这个变量作为块的 EN/ENO 输入。 |
-
VAR_IN_OUT 参数在一个POU中是用一个双向箭头形式表示的。
-
功能块对应的块上方有一个可以编辑的区域，在这个区域可以输入引用变量的实例。如果引用的一个功能块实例被另一个功能块实例所替代，那么相应的引脚信息也会重新进行定义。
- 在函数或者功能块中，输入输出的正式名称将会显示。主要的功能输出（返回变量）将会以名字的形式显示。
- 如果块引脚发生改变，可以通过命令 ⇘ 更新参数更新块参数（修改输入输出）。管脚更新在CoDeSys V2.3版本中不会自动进行！
-
插入位置：POU中最新插入的管脚将会自动插入到当前选定的位置：
- 如果在当前选中位置（ ⇘ 光标位置2）进行输入，在输入位置会自动添加一个输入块。如果首次输入 - 在允许情况下 - 其输出将连接当前输入位置。
- 如果在当前选中的位置 ( ⇘ 光标位置 4)进行输出，会自动在输出位置添加一个输出块。如果首次输入 - 允许情况下 - 其输出将会连接到当前输出位置。
- 如果在当前选中的块 ( ⇘ 光标位置 3)进行输入，旧的元素将会被新的POU元素替代。以前的连接会尽可能的保留。如果原来的元素比当前元素具有更多的管脚，那么没有继续使用的管脚将会被删除。对于输出同样效果。
- 如果选中一个跳转或者返回变量 ( ⇘ 光标位置 3)， 在跳转和返回变量前会自动插入一个块。如果是首次输入 - 如果允许 - 将会默认连接到当前选中的管脚
- 如果一个完整的网络或者子网络被选中 ( ⇘ 光标位置 6 或者 11)，那么块将会被插入到网络或者子网络的最后一个元素之后，并且自动连接到管脚。输出管脚仍保持悬空。
- 所有未连接的管脚都会被"???"替代。所有这种情况必须被选中并且被一个可用的管脚变量替代。
- 如果在分支的右侧已经插入一个块，这个分支将会被分配到块的第一个输出。否则，输出管脚不会分配。
|
关于视图选项中用于 LD/FBD 网络的连接请参阅 ⇘ FBD/LD 和 IL 编辑器选项。 |
在 IL 中也可以在行中插入一个“块”。如果通过输入助手的选项‘输入调用’，那么选择的POU将会以 ⇘ CAL指定可相应的输入输出单元的形式显示：
带有EN/ENO端的块不能插入到 IL 编辑器中。
