这个命令（类别 ⇘ 设备通讯) 如果一个网关入口在设备编辑器中的 ⇘ 通讯设置对话框中进行了设置，那么在上下文菜单中是可见的。
命令打开网关配置对话框，通过这个对话框可以进行本地网关设备的配置，也可以手动配置文件"Gateway.cfg"来实现这个目的。
|
小心！ 正确的配置网关需要一些详细的说明。如果有任何疑问，选择默认设置不做任何修改！ |

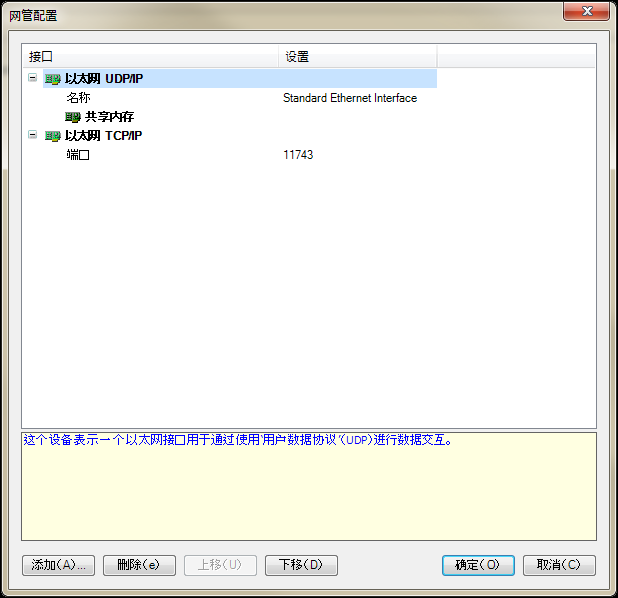

插图 119: 网关配置对话框当前对话框中显示的配置是基于配置文件“gateway.cfg”。在对话框中进行修改，通过“确认”键实现一个cfg文件的自动更新。
|
如果用户已经进行过网关配置文件的编辑，那么网关必须停止然后再重启以获得重新配置文件。 |
当项目选中时，用户可以添加或者移除块驱动（“接口”）以及进行适当的配置设置（“设置”）通过按键“添加” 和“删除”操作。并且可以通过使用“向上”和“向下”按键对配置树中项目的位置进行改变。通常情况下当选择当前的变量时，在对话框的下部分会有一些相关的描述。
以下驱动列表可以添加到配置树的顶层，通过命令“添加到顶层接口” ( ⇘ “添加到顶层接口...” 或者 “添加到子接口” ( ⇘ “添加子级接口...”。
通过命令“添加配置设置”一个进一步设置可以被添加到当前选择的接口中。如果要编辑这个变量，通过在列中点击按键[ 空格 ] 打开编辑框。
可能的设备块驱动
|
“COM 端口” |
设备上的串口，例如，利用一个专用的COM端口实现一个标准的 RS232 数据交换。 |
|
可能的配置设置： “名称”：只有图标描述 “端口”：用于此接口的物理串口，例如Windows PC的COM 5 端口 “波特率” “启用自动寻址”：如果启用（默认值=禁用），参数“本地地址”将会被进行评估；两个设备通过串口自动连接时，在数据传输前会自动进行消息的转换；如果通讯设备的地址是相同的，那么会重新进行定义；这个设置在本地地址不进行特殊设置时是非常有用的，例如，对于物理上分开的设备； “本地地址”：可能的变量 1-10；默认值 = 当前端口值；只有在选项“使能自动地址”被激活的情况下才可用！ |
|
|
“Ethernet UDP/IP”: |
使用‘用户数据报文’进行数据交换的以太网接口。 |
|
可能的设置： “名称”：只有图标描述 “端口子索引”：用于通信的端口号；端口指数的范围从 '0' 到 '3'；他们映射到以太网的端口： '1740' 到 '1743' “IP 地址”：默认 = "127.0.0.1"；如果设备上有多个网络接口，此设置可以用于设置一个明确的接口；例如：127.0.0.1 代表一个任意的本地接口，也可以使用‘本地’；其他的地址，例如 10.27.7.72 - 代表一个真实的IP地址必须与设备上的地址匹配 “网络掩码”: 默认 = 255.255.255.0；例如：55.255.252.0；这个设置可以用于设备上多个网络接口的地址设定； “PPP 远程地址”：默认值 =27.0.0.1 ；例如： 10.13.42.240； 用于在UDP接口和用这个地址定义的广播地址之间建立一个点对点的连接；通过这个设置UDP接口将只与这个端口进行连接，而不会与其他端口进行连接 |
|
|
“Ethernet TCP/IP”: |
用于通过‘传输控制协议’进行数据交换的以太网接口。 |
|
可能的设定： “名称”，“端口”，“IP 地址”：参阅上文： Ethernet UDP/IP “超时时间”：默认值 = 0； 这个设置以秒定义在TCP连接之后，设备没有反应的超时时间值 |
|
|
“共享内存”： |
共享内存设备 |
|
可能的设置： “名称”：只有图标描述 “强制地址”：默认值 = -1 （=没有强制地址）；例如： "42" 意味着设备必须匹配这里填写的地址，该地址的范围在 0-255 自动分配； 如果在当前的配置中具有多个设备，那么这个设置时必须的 |
