编辑器 > 数据源编辑器 > 数据源配置

数据源配置

添加到 ⇘ “数据服务器概况” 中的数据源对象，考虑到数据条目的选择和同实际数据源的通讯，可以被配置：

通过命令 ⇘ “编辑对象 ”或双击设备树下的数据源对象，打开配置对话框。

对话框提供了两个标签： “数据源条目”， “通讯”。

数据源条目

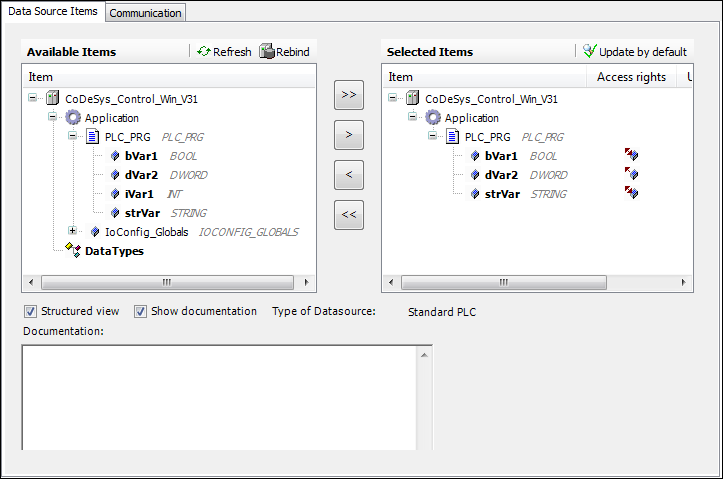

 插图 402: 数据源对话框，可用条目

这里你可以定义远程数据源的数据条目（变量），哪个可以被本地应用使用，以及何种访问权限合理。

小心！

视图中使用的位访问是通过数据服务器连接来实现的，如果位索引字面上定义了（不是通过常量定义的）。

通过选择的数据源提供的变量显示在 “可用条目”区域。这个区域上方的“刷新” 按钮可以用来更新当前连接应用的条目。通过 “重新绑定” 按钮，“添加数据源”对话框会打开连接想要的数据源到另一个应用中。注意，如果代码在为另一个相关应用的之前生成，那么变量只会被添加到可用变量条目中列表！

如果选项 “结构化视图” 激活, 条目会以树形结构列出，否则用平铺方式列出。在应用节点下，你会发现POUs被数据源应用和它们的变量使用。如果功能块和数据类型已经实例化，这些和它们的成员变量会被显示在“数据类型”节点下。注意：如果非结构显示激活了， datatypes就不会被列出！

如果选项 “S显示文档” 被激活，那么在 “文档” 区域，针对各个条目的描述会出现，如果数据源提供的话。

变量的选择（数据源条目），哪个对当前应用可用

一般来说， “可用条目” 区域选择的条目是通过以下方法选择的，双击或用 “>”  (单个)或  “>>” (所有) ，它们可以在 “选择条目”区域右侧的对话框插入。反之，选择的条目可以使用“<” 和“<<” 移除。

在结构化 视图中， 考虑到功能块和数据类型，有减少特定成员变量选择的可能性。

按照如下继续：

在“应用”节点下的“可用条目” 区域中选择想要的变量。如果功能块或数据类型牵涉其中，这些POUs的成员变量会自动公布。如果不想要这些，可以通过具体选择“数据类型”节点下的POU成员来减少公布的条目。

配置过的选择对应用来说立即可用。

 插图 403: 条目选择实例

访问权限

默认每个条目是‘可读写的’， 参见 “访问权限”列。 要修改成‘只读’，点击 “访问权限” 限区域，进入编辑模式，然后再次点击改变访问权限符号。

可读写符号：

只读符号：

“读”: 如果在数据源中它改变的话，它会在当前应用中更新。

“写”: 如果在当前应用中改变，相应条目会在数据源中更新。

条目值的更新

默认选择的数据条目值只会在当前活跃的视图中更新

“默认更新”：

在“默认更新”栏，你可以选择（设置一个检查标记）每个特定的条目，它会默认更新。 按钮允许按照以下设置改变：1、所有条目被选中更新；2、没有条目被选择更新；3、所有最近选中更新的条目，会被再次选中。被标记为“默认更新”的条目的值会 一直被传送，如果功能块或者DUT实例用这种方式激活的话， 整个实例 会被传送。

通过数据服务器接口的更新配置：

如果你想更新任意 不是当前活跃可视化视图部分 的条目，必须使用数据服务器接口功能。这些是通过数据服务器接口 库提供的，通过g_DataServer 对象可以访问，见下面的例子。考虑到更新一直使用传送能力，接口方法可以定义条目只有经过一个固定事件才更新。

通过g_DataServer对象实现激活、不激活一个数据源调试。

下面的代码是一个激活（不激活）变量ivar的例子，是通过g_DataServer方法实现的：

g_DataServer.BeginDataConfiguration(TRUE);  //synchronize with DataServerTask; block until access is possible;
                                            //regard feedback in ERR_OK resp. ERR_DE_MULTITASKING_LOCKED
g_DataServer.UseData(ADR('OtherDevice.Application.PLC_PRG.iVar')); // activate variable
//g_DataServer.ReleaseData(ADR('OtherDevice.Application.PLC_PRG.iVar')); // deactivate variable
g_DataServer.EndDataConfiguration();


配置条目是通过BeginDataConfiguration(TRUE)初始化数据服务器任务和应用任务同步来启动的。TRUE时，处理过程会被阻止，直到变量可以访问。FALSE时允许重复试验访问而不阻止。返回值"ERR_OK"或"ERR_DS_MULTITASKING_LOCKED"给这些试验合理的反馈。同步成功后，变量被UseData方法激活； 之后通过EndDataConfiguration,数据配置终止，这就是数据服务器任务同步的释放。同理， ReleaseData方法可以用来无效变量。

如果变量通过数据服务器更新的变量使用在应用中的multiple 对象里，这会被认为是。“相对计数器”保证相应的条目在数据源条目列表“选择的条目”中，只要它被任意对象使用。所以，例如一个可视化变化不会导致变量，可视化中的参考从列表中移除，只要相同的变量还在程序中使用。

提示！

请注意，通过选项“默认更新”或数据服务器接口功能激活的条目，都会在通讯线中产生交通，即数据源PLC和运行数据服务器的PLC。如果激活过多条目，可能见底变量的更新率。
通讯
 插图 404: 数据源，通讯对话框

这里，同各自远程数据源的通讯参数被配置。参见上面的注意。

目标设备

“自动决定地址”：如果这个选项被激活，通讯会通过目标设备中具体的通讯设置完成。

“使用配置地址”：如果这个选项被激活，通讯会通过具体地址完成。鼠标单击 “从设备”，当前配置设备的参数会自动输入，正如设备中配置的 ⇘ “通讯设置”一样。

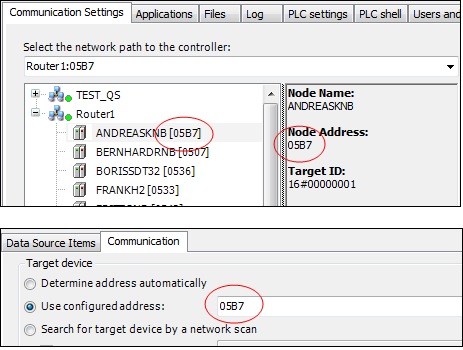

 插图 405: 输入数据源设备的地址

“通过网络搜索寻找目标设备”： 除了使用确定的地址（见上述），还可以使用这个选项，如果当前可用的设备应该按照一定的搜索标准寻找。通过在选项盒中设置检查标签来激活想要的标准：

“节点名：” 节点名，例如WST06

“目标类型：”设备型号，例如"4096"

“目标ID：” 例如"0000 0001"

“目标版本：” 例如"1.0.0.0"

“网络位置：”选择从选择列表哪里寻找目标设备

  • “ 数据服务器plc的直接子类”: 这种情况下，运行数据服务器的运行系统必须完成路由器部件，可被IEC访问。这种设备描述文件中数据服务器的位置必须额外包含编译器定义的CMPROUTER_AVAILABLE来给出信号表明路由器库可以使用。
  • “有地址节点的直接子类”:在右侧编辑区插入父类地址。
  • “• 数据服务器或有地址节点的直接子类”: 这个选项综合了两种选项。在右侧出现的编辑区域插入父类的地址，注意第一个选项下描述的路由器要求。

“搜索类型：” 从选择列表中选择搜索类型：。

  • “第一个找到的设备：”第一个符合相应标准的设备会被使用。
  • “具体找到的设备: ”只有完全符合标准的设备才会被使用。

更新配置

“PLC停止的时候更新：”如果这个选项激活，数据源条目会根据具体更新率更新，即使PLC已经停止了。否则在停止状态不会更新。

“更新率（ms）：” 数据源条目的更新露，以毫秒为单位。默认：200ms

登陆配置

“登陆配置：” 在选择列表中选择以下选项中的一个，来登陆到目标设备中，必须处理各自的证书：

  • “ 使用下列证书登陆”: 在 “用户名” 和 “密码”区域，必须输入目标设备要求的证书，如果设备没有用户管理区，那么可以为空。
  • “使用运行系统决定的证书”: 如果运行系统通过可视化对话框询问输入合适的证书，这个选项应该激活。
  • “忽略登陆到设备”: 如果使用没有用户管理的旧的目标设备，应该激活这个选项。所以不需要登陆步骤。

“专家设置：”:如果激活这个选项，对话框会按照下列设置扩展：

“默认通讯缓冲区:”为通讯数据定义缓冲区大小，单位bytes。默认：50000。

“监控缓冲:”设置监控数据缓冲区大小，单位bytes。默认20000。
