“跟踪配置，变量设置”对话框中单击“外观...”，“ Y-轴外观” 对话框打开。这里输入想要的值，按 “OK”关闭窗口。
以下设置定义了Y轴的外观。当跟踪图显示多通道视图时它们被使用。

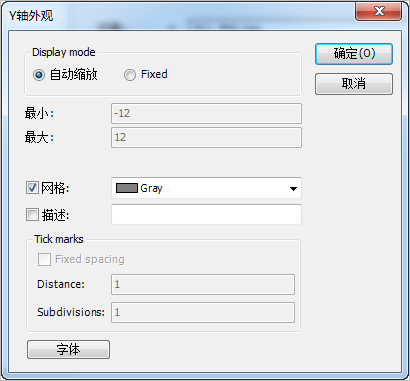

插图 502: Y轴外观对话框这里选择显示模式：
- “自动”:如果这个选项激活，Y轴根据获取的值自动调节比例尺。不许设置更多条目。
- “确定”: 如果这个选项激活，Y轴显示区域必须具体定义最小值和最大值。
“最小值”: 这个值定义了Y轴显示值的最小值
“最大值”: 这个值定义了Y轴显示值的最大值
“网格”:如果这个选项激活，网格会显示。网格线的颜色可以从颜色选择区选择
“描述”:如果这个选项激活，Y轴用 “描述”区域的文本标签显示
“字体”: 这个按钮打开定义字体标准对话框，用来显示Y轴标签和描述
