在线配置模式

这个命令 ( 类别设备) 用于连接编程系统和设备,而不需要首次下载应用程序。这在测试PLC配置时,在编译和下载一个实际是应用程序之前,初始化IO系统是非常有用的。

默认情况下,当在设备树中选择设备后,命令可以通过上下文菜单获得。此命令用于激活(或者关闭)在线配置模式,用于按照当前通讯设置连接到PLC。

根据设备的不同,命令会启动简单或者扩展在线配置模式,后者用于在当前PLC中已经有一个应用程序的情况。参阅下文了解描述的两种方式:

简单离线配置模式

与PLC的连接将会建立。只有在PLC已经具有一个或者多个应用的情况下,一个消息对话框将会出现,必须确认现有的应用程序将被删除。然后一个隐式的应用程序(HiddenOnlineConfigModeApp)将会创建。这个应用程序允许 - 实现初始化之后 - IO可以想真正的在线模式下进行访问。设备树中的设备对象将会出现,像真正的在线模式一样,将会出现一个绿色的图标,但是这种模式下将限制以下IO处理情况:

  • 读取 I/Os
  • 外部写入
  • 诊断(在树中或者状态页中)
  • 扫描
  • 激活在想功能,如果允许(例如,编写异步消息)
扩展在线配置模式

这种模式只有在激活设备描述的情况下才可使用。并且只有在PLC中具有一个真正的应用程序时才可用。在满足这些条件下会出现一个对话框,显示PLC中的应用程序。除了便准的在想配置模式外(“应用配置模式”)还会得到一个额外的连接到PLC的选项 “参数模式”,用于不用实际连接设备而访问设备的参数值。

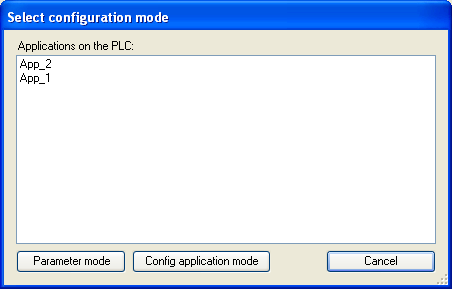

插图 107: ‘选择配置模式’对话框

“参数模式”: 工程中的PLC配置将和设备中的配置相比。如果没有不匹配,与PLC建立的连接仅支持读功能 - 如果驱动器支持 - 可用通过通用参数编辑器写参数。在这种情况下,应用程序将保持不变!

“配置应用模式”:按照上述方法切换到在线配置模式: “简单离线配置模式”

在在线配置模式下的I/O 映射强制变量将不同于实际在线模式:输出值在变量输入表格中后立即生效。没有“准备值”列,但是输出值可以通过鼠标点击“当前值”列直接进行修改。

当命令“在线配置模式”为了关闭在线配置模式而再次使用时,隐式应用程序将停止与PLC的连接。
