GEN

这个函数创建 ( “函数库 UTIL.Library ”) 一个典型的周期函数。

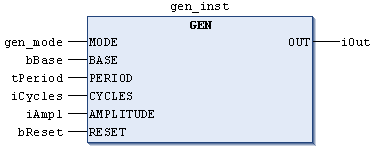

CFC 示例

MODE 描述要创建的函数类型,在这里枚举变量 TRIANGLE 以及 TRIANGLE_POS 描述了两个信号类型, SAWTOOTH_RISE 表示上升信号, SAWTOOTH_FALL 一个下降信号, RECTANGLE 一个矩形信号 SINE 以及 COSINE 表示正弦和余弦。

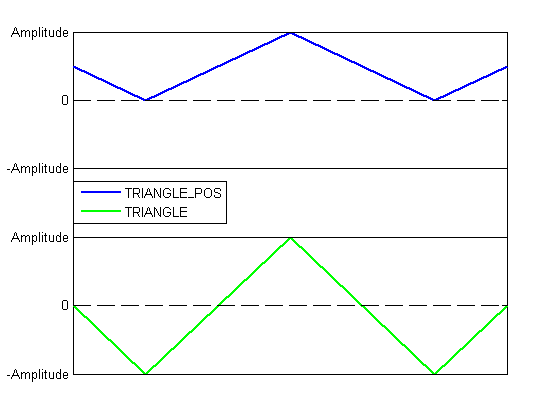

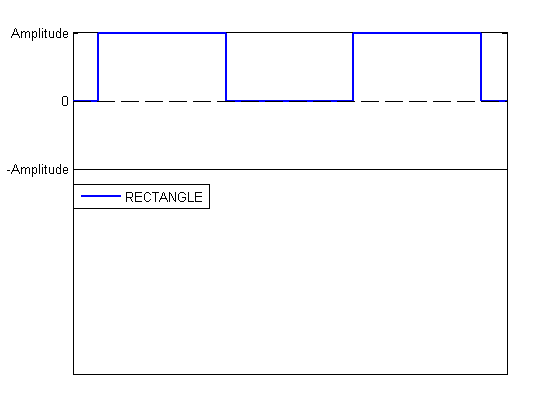

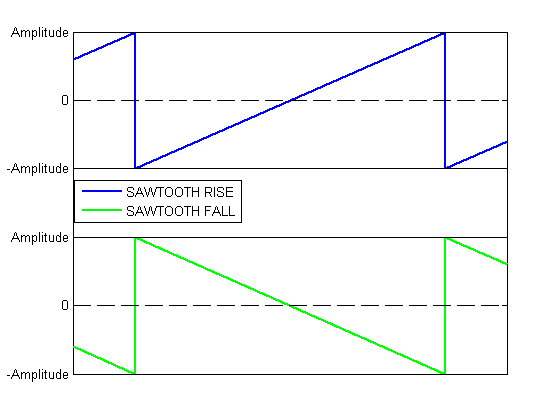

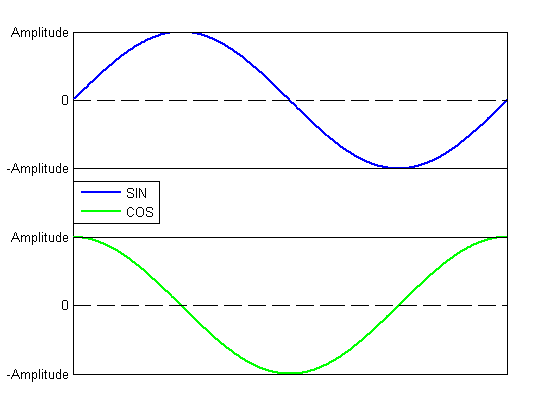

 不同 MODE 类型的输出

BASE 定义循环周期是否相关于定义的时间 (BASE=TRUE) 或者相关于一个特定序号周期,表示功能块调用的数量 (BASE=FALSE)。

PERIOD 或者 CYCLES 定义相关的循环周期。

AMPLITUDE 以通常的方式定义创建函数的振幅。

一旦 RESET=TRUE 函数创建功能将会被重新设置为 0
