完全展开属性

在指令{attribute ‘ExpandFully’}的帮助下,所有数组的成员作为可视化的供参考输入变量,可通过可视化属性对话框存取。

句法:

{attribute 'ExpandFully'}

例子:

可视化visu将插在可视化visu_main的框里。

输入变量 arr在界面编辑器visu中定义,便于之后在visu_main框属性对话框进行分配。

为了获得属性对话框中的数组可用特殊组件, 属性将被直接插入到在arr之前的visu界面编辑器中。

在界面编辑器visu中的声明:

VAR_INPUT

{attribute 'ExpandFully'}

arr : ARRAY[0..5] OF INT;

END_VAR

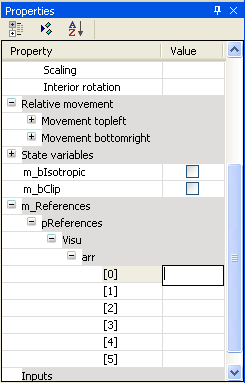

插图 525: 主可视化框架结果属性对话框
