报警组编辑器

报警组用来管理应用中 ⇘ 报警处理下的特殊报警。一个报警只被分配到一个报警组中 ，并被这个组管理。一个组中所有报警会获得一个无效变量分配。注意即使只有一个报警也要在报警组中配置。报警组的继承结构可以通过设备树的文件夹元素形式定义。

报警组编辑器对话框包含一个列出所有那个组的报警的列表。组的基本设置，像无效，保存和很配文本列表，还有针对每个特定报警的特性都会被显示出来并可修改。

列表可以根据不同的列，鼠标单击列的头部进行顺序排列。

一个新的报警可以键入，如果没有任何条目，需要通过双击表中第一行最后一个条目“观察类型”。当选择了新报警需要的观察类型后，一个ID会自动地插入，并且相应的继续做什么的提示会在剩下的区域出现。不包含正确条目的区域会被加上标志。

请见下面特定对话框的描述。有变量的时候，可以通过按钮来调用输入助手来输入各个条目。下图中展示了一个报警组配置的例子。

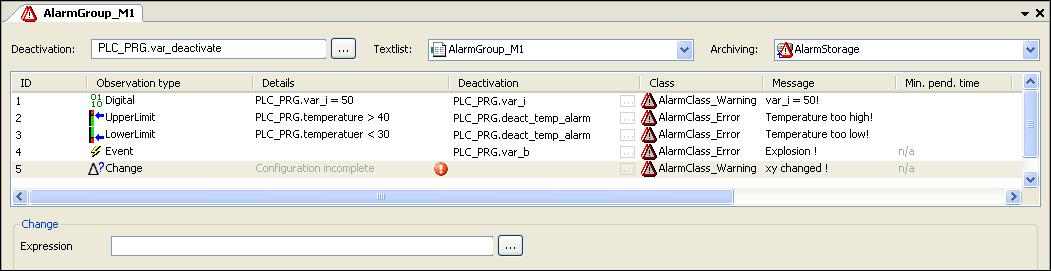

插图 342: 报警组编辑器，例子是名为"AlarmGroup_M1"的组

“无效:”这里你可以输入一个布尔变量，它使能（上升沿），卸使能（下降延），来是属于这个组的报警活动。

“文本列表:” 这个区域来显示 ⇘ 文本列表的名字，这是创建报警组的时候自动生成的，它可保存报警信息文本。

“存档:” 这个设置显示当前组中报警存储是否完成。一旦在下表中你属于如一个是报警存储可用的报警类，这个条目会从"(none)"变成 "<AlarmStorage>", 这里AlarmStorage表示在报警配置中当前定义的报警存储对象的名字。同样可以参见报警存储编辑器的描述： ⇘ 报警存储编辑器

报警定义表：

特定的报警在各自的表格列中设置。根据选择的观察类型，可能会有额外的属性需要在在表下的编辑区域进行编辑。请见下面 可能报警特性的描述：

“ID”:当定义一个新的报警时，一个特定的ID会作为连续成员被分配。这个ID同文本列表（见上）中使用的相关。这个ID以后可以被用户在表格的ID区域修改，这里要保证在报警组内ID唯一。在报警列表中直接修改反过来也会更新文本列表。

“观察类型”:

数字:	“表达式”: 在左侧输入要监视的表达式，在右侧输入你要检查的 ⇘ 表达式（极限），在中间选择你想用的操作符 (= or <>)。
上限:	“表达式”:像上述“数字”一样，但是对于比较操作符> 或>=，有选择的使用“滞后%” 的定义。
下限 ¹⁾:	“表达式”:像上述“数字”一样，但是对于比较操作符 < 或 <= ，有选择的使用 “滞后%” 的定义。
内范围 ¹⁾:	“表达式”: 键入要监视的表达式。 “区域:”当监视的表达式到达定义的内范围值时，报警出现。在左侧输入表达式表示下极限，在右侧输入上极限。被监控的表达式显示在不可编辑区域。合理设置操作符，有选择的使用“滞后%”的定义。
外范围 ¹⁾:	“表达式”: 键入要监视的表达式。 “区域:”当监视的表达式到达定义的外范围值时，报警出现。在左侧输入表达式表示下极限，在右侧输入上极限。被监控的表达式显示在不可编辑区域。合理设置操作符，有选择的使用“滞后%”的定义。
更改:	“表达式”:键入要监视的表达式。当它的值发生变化时报警出现。
事件:	这种情况下报警通过应用触发，使用AlarmManager.library的函数：报警组"AlarmGroup_M1"的例子（同上图中所示的图片一样）。
¹⁾针对这种观察类型，你可以相对或绝对的监视具体的表达式。绝对意味着极限是通过一个确定的值或给定值的变量确定的。相对意味着极限只是给予一个特定的表达式，例如：上极限： "Variable x >= 0.9 * y"，可以选择使用具体的滞后： “滞后%”:如果具体使用了一个滞后，那么报警情况会保持真，直到达到一个具体的偏差后才改变。变差的大小以极限值的百分比计。例如：上极限： "i_temp >= 30"， "滞后：10%"。当变量i_temp达到或超过30，报警出现。直到它的值降到27，报警情况才消失。同样参见： ⇘ 滞后。

“细节”: 这个区域不可编辑。它显示了当前通过表格下额外区域定义的配置。

“无效”: 变量可有选择的使用，来无效报警

“类”: 可用报警类中必须的条目，在选择列表中提供。同样参见： ⇘ 报警类编辑器.

“消息”:当报警出现时，在报警列表中出现的必须的信息文本条目。这个文本会自动写入到具体组（见上述）的文本列表中。换行可以通过[ <Ctrl> ] +[ <Enter> ] 来实现。下列占位符可以支持，这意味着在运行时会被当前值替换：

消息定义占位符

日期	已经改变的当前状态的日期
时间	上一次状态改变的时间
表达式	表达式（报警中定义的）触发报警
优先级	报警（报警类中定义的）的优先级
触发值 *	导致报警状态活动的值
报警ID	像报警表中第一列所示的报警ID
类	报警类（报警中定义的）的名字
所有默认值	所有报警信息被抛弃
当前值 *	监视变量的当前值
锁存1 *	第一个锁存变量的值。锁存变量必须是标量，除了8位string。一个锁存变量各自表达式在报警激活（像触发变量）时记录，允许提供报警的额外信息。
锁存2 *	第二锁存变量的值
报警	报警激活时为TRUE，其它情况为FALSE
状态	报警状态: 0 = "normal”, 1 = “active”, 2 = “waiting for ACK”, 3 = “active, acknowledged”
对于触发值，当前值，LATCH1 和 LATCH2以及标准格式的字符串，对C函数printf可用的，例如:”<CURRENTVALUE %d>"。

“最小延迟时间”: 当报警事件发生时，如果报警不能立刻激活，那么可以设置一个延迟时间。根据 ⇘ IEC 6-1131 句法,键入延迟事件，例如"t#2ms"。

“锁存变量 1”, “锁存变量 2”: 锁存变量可以用来定义两个额外的值，当报警激活时登陆。例如：通过应用中IAlarmHandler 的RaiseEvent来影响“事件”报警。为了这个目的，提出报警组的名字和报警的ID。当报警被检测到，通过锁存变量机制可以额外登陆。

“高级优先级报警”: 这里你可以指定一个报警更高的 ⇘ 优先级, 如果两个同时发生当前高优先级的会被确认。这用来获得两级报警处理，低优先级的被高优先级的覆盖。例如一个温度控制系统：你正配置低优先级报警（例如优先级为10）给出一个超过30° C 的“警告”。你已经配置好了另一个更高优先级的报警（例如优先级为1），温度超过要给出一个50°C要给出“错误”。这个错误报警现在可以键入到配置这里作为“高优先级报警”的警告报警。这影响到当前存在的报警，当错误报警出现时会被自动确认。
