寻址控制网络的拓扑结构具有唯一的地址映射。一个 ⇘ 节点地址 进行了详细的分层建立。
每个网络结构中都包含一个本地地址定义节点在本地网络中唯一的标识。对于整个的节点地址,所有本地地址都会自动的加上由本地父节点分配的子索引。此外前面还必须具有他的父节点的地址。
因此,子索引的长度(以比特算)是由设备决定的,而本身地址的长度是由网络类型决定的。
无主网络的节点是具有地址0的顶节点。主网络中不包含父节点的节点也是一个顶节点,并且可以被分配到主网络中的本地节点中。

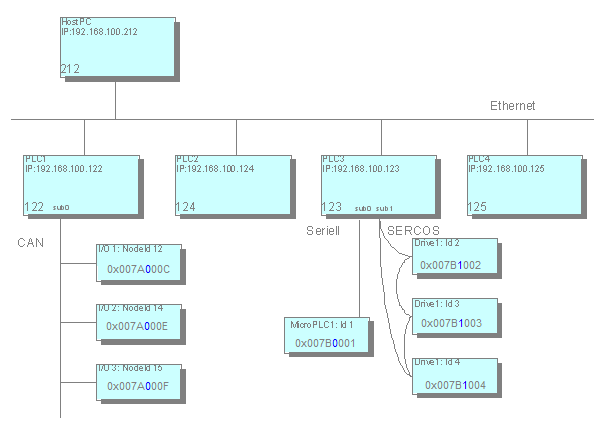

在上述示例中,子节点的地址是以十六进制表示的。地址的前四位代表主网络中的父节点,例如PLC1中的 0x007A=122 for PLC1。接着的字节(蓝色显示)表示按照父节点定义的本地地址,例如: C=12网络节点地址为12。
由于地址的结构路由算法可以保持相对学习。例如,没有路由表,本地信息是必须的:自己的地址以及父节点的地址。在一个节点上将会按照一定的方式处理数据包:
相对地址是一种特殊的功能。 ⇘ 相对地址不包含接收器节点的节点号,只包含从发送器到接收器的路径。其原理类似于文件系统中一个相对路径:一个由步数量组成的数据包不得不“往上”移动,紧挨着各自的父节点,后来的路径自动排到目标系统之后。
相对寻址的优势在于,在相同的子树中的两个节点在整个网络移动到另一个位置是仍然可以实现通讯。由于这样的移动导致绝对的节点地址发生变化,但是相对的地址仍然有效。
