这个对话框显示模块输入和输出的相关信息。输入和输出定义模块的 I/O 需求并且可以用于连接

• 设备的输入和输出
• 其他模块接口的输入和输出
• ST 表达式或者常量 (例如，因为仿真原因布尔模块的输入可以被连接到TRUE)

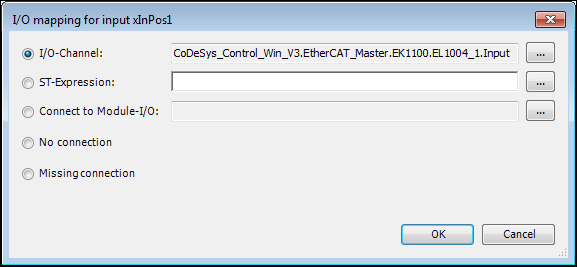

鼠标点击“映射”区域将会打开 I/O 映射对话框：

“I/O-通道”：鼠标点击“ ...”按键将会打开一个对话框用于连接输入/输出到设备 I/O。

“ST-表达式”：这个选项允许将输入/输出关联到一个 ST 表达式。通过鼠标点击“ ...”按键可以打开输入助手用于选择一个变量。

“连接到模块-I/O”：通过这个选项的使用输入/输出可以被关联到未分配模块的 I/O。通过鼠标单击“ ...”按键将会打开对话框显示所有模块。

“没有连接”：没有分配输入/输出。这个选项类似于“丢失连接”，但是没有警告消息。

“丢失连接”：这个选线是默认的并且会在工程进行编译时在消息窗口中创建一个警告。
