MUL

IEC 操作: 变量相乘。

允许的类型: BYTE, WORD, DWORD, LWORD, SINT, USINT, INT, UINT, DINT, UDINT, LINT, ULINT, REAL, LREAL, TIME. TIME-变量可以与整形变量相乘。

MUL 操作位于 FBD/LD 编辑器中是一个可扩展块,这意味着可以在一个块中添加输入代替多个MUL 块的连乘,使用命令 “插入输入 ”)添加更多输入。输入数量有限制。

IL 示例:

ST 示例:

var1 := 7*2*4*7;

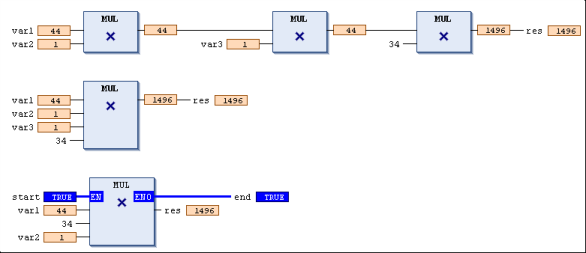

FBD 示例:

1. 过个 MUL 块, 2. 扩展的 MUL块, 3. 具有 EN/ENO 参数的 MUL 块
