自定义用户界面

当前用户界面,是由特定的组件进行配置和管理的,取决于以下:

安排菜单栏和工具栏位置

菜单栏通常位于用户界面的顶部,在窗口标题栏和视图窗口之间的位置。工具栏可以放在和菜单栏相同的位置或者在屏幕的任何位置。

如果需要重新定位工具栏位置,光标放到工具栏左侧起始位置的虚线处,保持鼠标按下的状态将工具栏拖到适当位置。

 插图 64: 菜单栏和工具栏左侧的虚线

在视图窗口,例如POUs视图,设备视图或者可视化元素属性视图中,具有一个 特殊的 工具栏 ,用于提供存储,查看,窗口内寻找的按钮。此工具栏不能被配置。

排列窗口和视图

“关闭”一个视图或者编辑窗口:点击左上角的按钮。

“打开”一个关闭的视图:默认情况下标准的组件可以通过 视图菜单中的命令 <查看对象>重新打开。编辑窗口可以通过命令‘编辑对象’或者在POUs或设备窗口中对应的对象处双击鼠标打开。

调整大小:通过移动两个视图中的分割线改变框架内的视图或者窗口大小。通过移动窗口边界调整桌面上独立视图窗口大小。

移动一个视图到桌面的其他位置或者在框架内移窗口:点击标题栏或者在列表显示的视图表中,保持鼠标一直按下将视图拖动到合适位置。一个箭头将会提示可以放置的位置。保持鼠标一直按下,并按照箭头所指的位置放置视图。目标位置通常也会以蓝色区域显示。

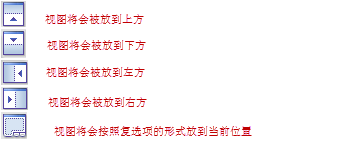

 插图 65: 表示新位置的符号

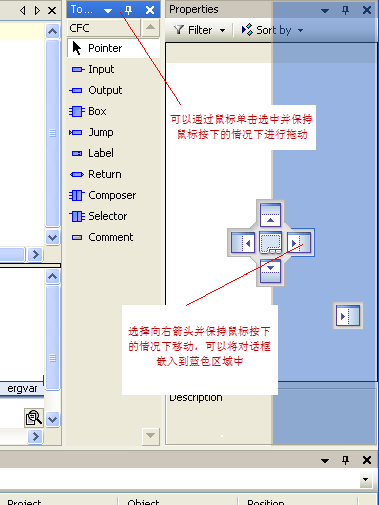

 插图 66: 导航箭头的示例

当鼠标松开之后,视图将会停在新的位置。具有对接按钮的视图通过移动并放置在上述图表位置,作为屏幕上一个独立的窗口(浮动窗口)。在这种情况下,将不会出项对接按钮。或者通过命令 组合' 和 ' 分离使其默认为窗口菜单的一部分。

隐藏视图:使用此功能视图可以被“隐藏”在CoDeSys的框架中。点击视图左上角的,视图将会被隐藏在最近的窗口框架内。当光标移动到此位置时,视图会自动出现。该选项卡只提示图表和名称。该状态下的图表变为

“显示”视图,点击按钮。

这种隐藏和显示方式也可以通过默认窗口菜单中的 自动隐藏实现。

请注意 信息和状态行,默认在用户界面的下部,不能进行重新定位。

Zoom

每一个编辑窗口都提供了缩放功能。窗口右下角的缩放按键打开一个可以选择 25, 50, 75, 100, 150, 200, 400 等缩放比例的列表,通过这些比例进行缩放操作。注意当前视图是100% 的比例。



在线模式和离线模式下都可以自定义用户界面。
