CFC 元素/工具箱

编程系统 ⇘ CFC 编辑器窗口中可用的图形元素，是由“CFC编辑器”插件的工具箱提供的。工具箱可以通过“视图菜单下”视图窗口命令“工具箱”打开。

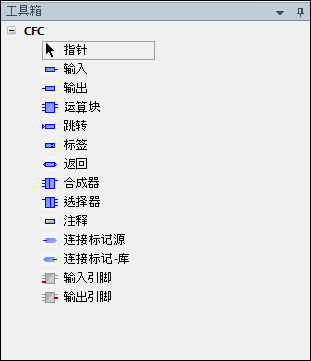

插图 393: CCFC默认工具箱

想要的元素可以在工具箱中选择，并通过拖放的方法 ⇘ 插入到编辑窗口。

除了编程元素外，还有条目，默认在工具箱最上方。一旦这个条目被选中，光标编程箭头形状，你可以选择编辑窗口中的元素来 ⇘ 放置并编辑它们。

CFC元素:

	页码		根据它的位置给出相应的页码。名字（“概况”）可以在页面上方橙色区域输入。
	输入		通过 ??? 提供的文本可以选中并被变量或常量替换。输入助手帮助选择一个有效的标识。
	输出		通过 ??? 提供的文本可以选中并被变量或常量替换。输入助手帮助选择一个有效的标识。
	运算快		运算块可以代表运算符，函数，功能块或程序。 ??? 代表的文本可以选中并替换为操作符、函数、功能块或程序名。输入助手可以用来选择可用对象。插入功能块后，另一个 ??? 会出现在运算块的上方，必须用功能块实例的名字代替它。如果一个现存的运算块被另一个（通过修改输入名字的方法）替换，另外一个有不同的输入或输出引脚，相应的引脚也会适应。如果引脚要移除，最底下的那个首先被移除。
	跳转		跳转元素用来指示程序从哪里继续。这个位置通过一个标签（见下）来设定。用标签名代替 ??? 即可。
	标签		标签标记了程序可以跳转的位置（见上述“跳转”）在线模式中，用来标识POU结尾的返回标签自动插入。
	返回		注意在在线模式中，返回元素是自动在第一列及最后一个元素后的。在运行步骤中，离开POU前自动执行。
	合成器		合成器是用来处理一个运算块的一种结构体型的输入变量的。合成器显示组成成员变量的结构，这使编程人员在CFC中可以访问。为了这个目的，同结构体名相似的命名这个合成器（通过用名字代替 ??? ），连到运算块上而不是使用输入元素。
	选择器		选择器同合成器相反，是用来处理运算块的输出的一类结构体的。选择器会显示结构体成员变量，使编程人员可以在CFC中访问。为了这样，像相关结构体变量一样命名选择器（用名字代替 ??? ），并连接到运算块而不是通过“输出”元素来实现。
	注释		用这个元素在表中添加任意注释。选择占位符文本并用任意文本代替它。使用[ Ctrl ] + [ Enter ] 。
	连接标记 - 源连接标记 - 沉		连接标记可以用来代替两个元素间的 ⇘ 连接线。这有助于减轻表的复杂程度。对于有效的“连接标记——源”元素，必须分配到元素的输出端；“连接标记——沉”必须在另一个元素的输入端。两个标记必须使用相同的名字（没有区分）。命名：第一个在CFC中插入的“连接标记——源”会默认命名为"C-1"，并可手动修改。在它的副本“链接标记——沉”中用源中相同的名字代替???。编辑器始终检查‘标记’名是否唯一。如果“源”标记的名字改变了，相应的“沉”的名字也会自动改变。但是，如果一个“沉”标记被重命名，“源”标记会保持原有名字。这样允许重新配置连接。移除一个连接标记不会对现有副本造成影响。在表中要使用一个连接标记，从编辑器窗口中拖拽出来，并把它的引脚同各自元素的输入或输出引脚连接即可。或者，可以通过 ⇘ “连接标示”命令，把当前“普通”的连接线转换成连接标记。这个命令同样可以把把连接标记转化成连接线。请见以下展示了几个连接标记的例子： ⇘ “连接标示”。
	输入引脚		根据运算块的类型，可以添加额外的输入引脚。CFC中选择运算块，画上新的引脚来实现。
	输出引脚		根据运算块的类型，可以添加额外的输出引脚。CFC中选择运算块，画上新的引脚来实现。

合成器例子

合成器

CFC 程序 cfc_prog处理一个功能块实例fubblo1,有一个结构体类型输入变量 struvar。通过使用合成器元素，结构体变量可以访问：

结构stru1 定义:

TYPE stru1 :

STRUCT

ivar:INT;

strvar:STRING:='hallo';

END_STRUCT

END_TYPE

功能块fublo1,声明和实现:

FUNCTION_BLOCK fublo1

VAR_INPUT

struvar:STRU1;

END_VAR

VAR_OUTPUT

fbout_i:INT;

fbout_str:STRING;

END_VAR

VAR

fbvar:STRING:='world';

END_VAR

fbout_i:=struvar.ivar+2;

fbout_str:=CONCAT (struvar.strvar,fbvar);

程序cfc_prog, 声明和实现:

PROGRAM cfc_prog

VAR

intvar: INT;

stringvar: STRING;

fbinst: fublo1;

erg1: INT;

erg2: STRING;

END_VAR

1	合成器
2	有结构体输入变量struvar的功能块stru1

插图 394: 合成器元素

选择器举例

例子

CFC 程序 cfc_prog处理功能块实例 fubblo2,它有一个 stru1结构的输出变量fbout。通过选择元素，结构体成员变量可以被访问：

结构定义stru1:

TYPE stru1 :

STRUCT

ivar:INT;

strvar:STRING:='hallo';

END_STRUCT

END_TYPE

功能块fublo1, 声明与实现:

FUNCTION_BLOCK fublo2

VAR_INPUT CONSTANT

fbin1:INT;

fbin2:DWORD:=24354333;

fbin3:STRING:='hallo';

END_VAR

VAR_INPUT

fbin : INT;

END_VAR

VAR_OUTPUT

fbout : stru1;

fbout2:DWORD;

END_VAR

VAR

fbvar:INT;

fbvar2:STRING;

END_VAR

程序cfc_prog, 声明与实现:

VAR

intvar: INT;

stringvar: STRING;

fbinst: fublo1;

erg1: INT;

erg2: STRING;

fbinst2: fublo2;

END_VAR

1	拥有stru1结构体类型输出变量fbout的功能块
2	选择器

插图 395: 选择器元素
